تعمیر و سرویس دوربین ترموگرافی SATIR HotFind

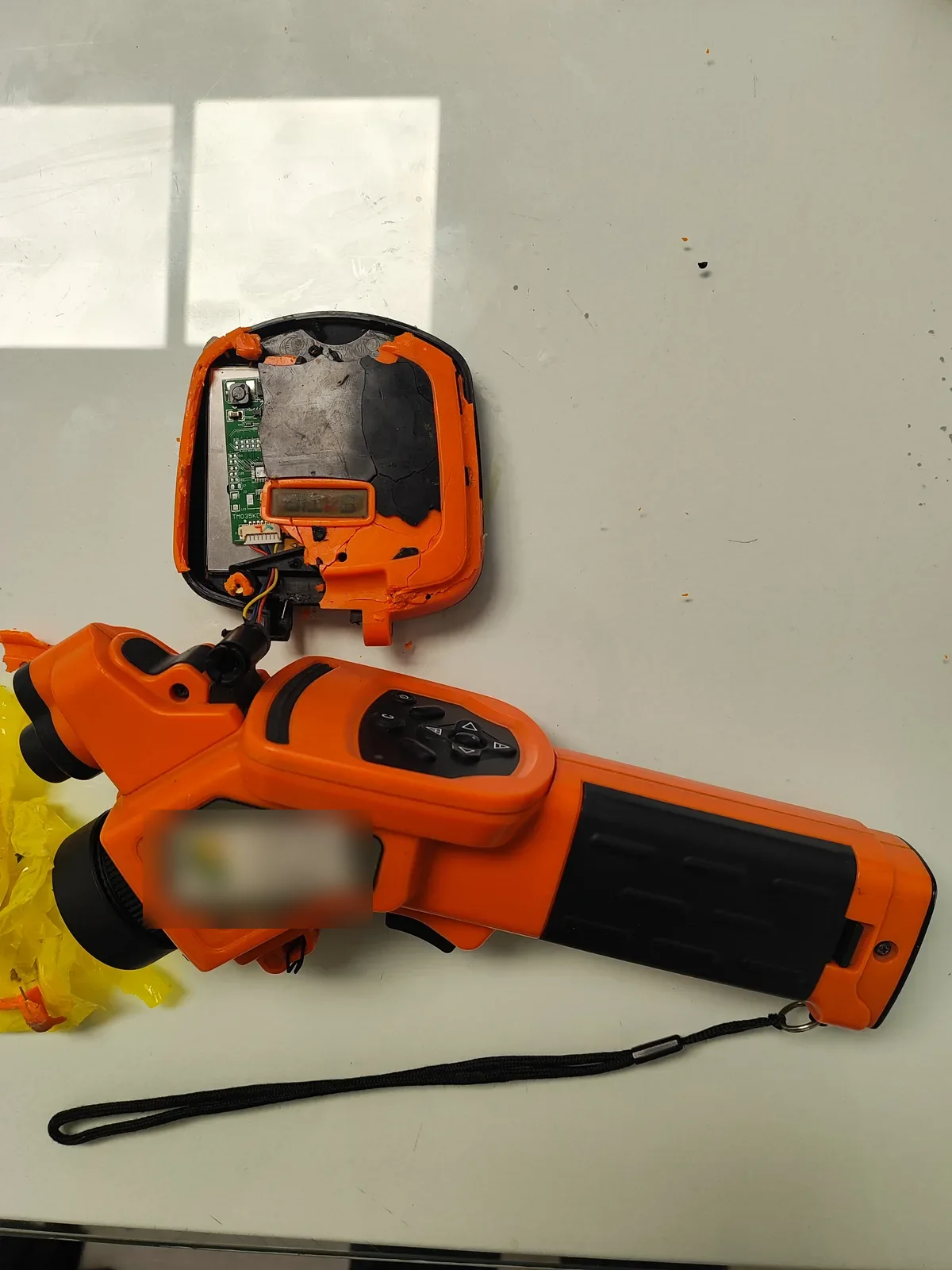

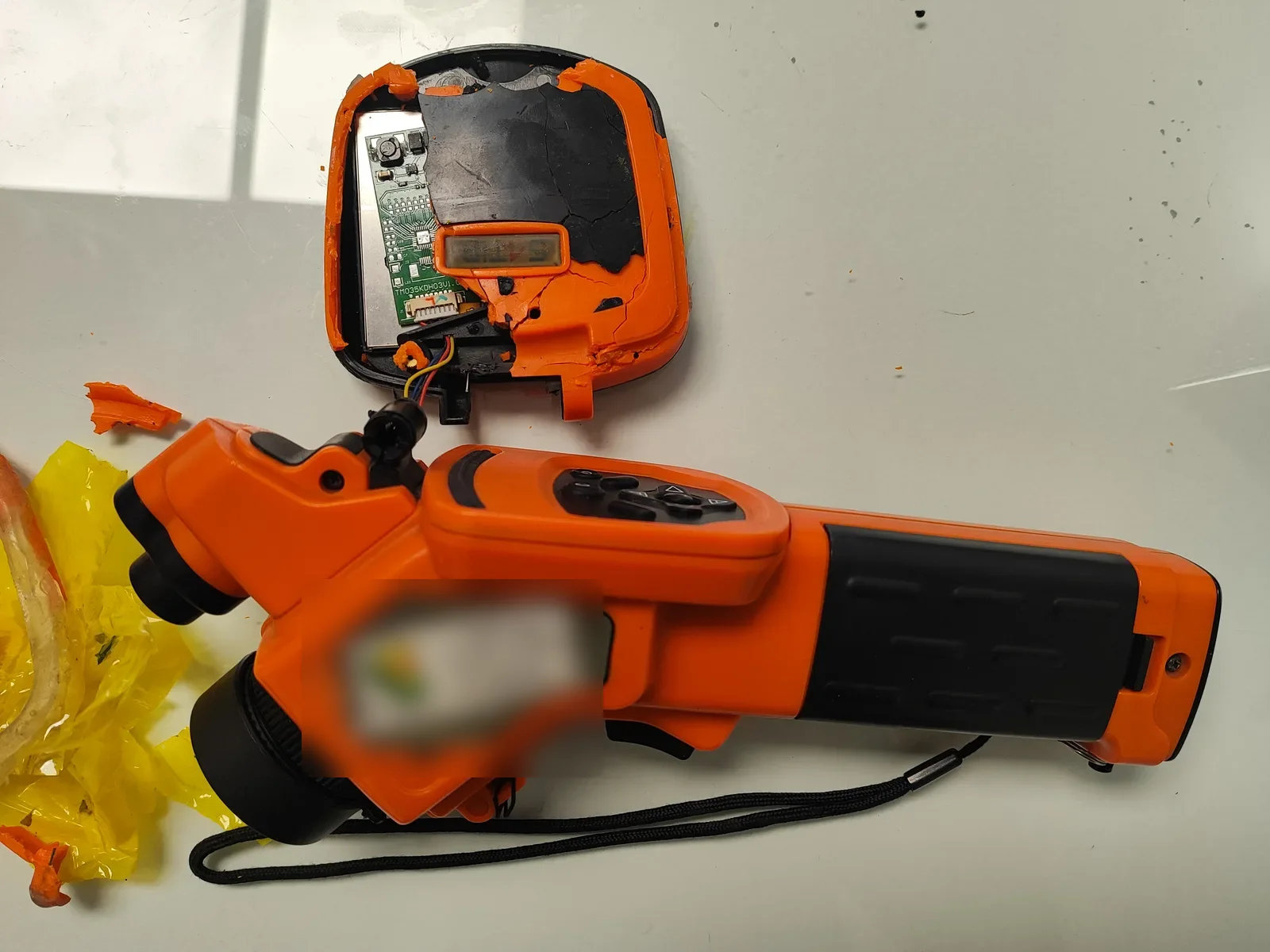

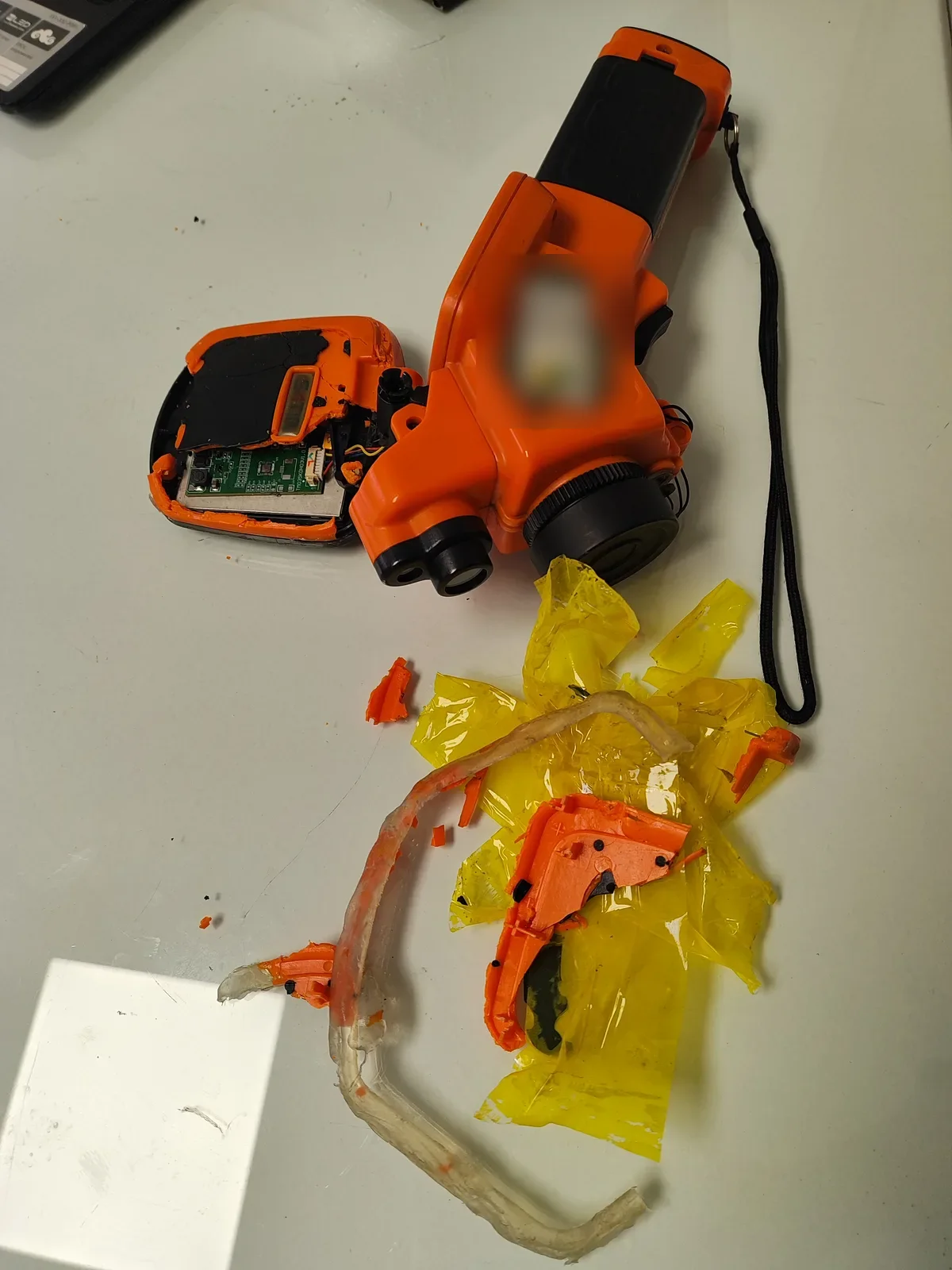

دوربین ترموگرافی SATIR سری HotFind یکی از پرکاربردترین ابزارهای بازرسی حرارتی در تابلوهای برق، خطوط انتقال و تجهیزات صنعتی است و به همین دلیل به طور مداوم در محیطهای کارگاهی و میدانی جابهجا میشود. رایجترین آسیب مشاهدهشده روی این دستگاهها، شکستگی بدنه و لولای صفحهنمایش تاشو (Flip-out LCD) است که معمولاً بر اثر افتادن یا ضربه رخ میدهد؛ در نمونهای که به کارگاه فنآوران مادون قرمز رسید، پوسته پلاستیکی محفظه نمایشگر کاملاً ترکخورده و از لولای اتصال به بدنه اصلی جدا شده بود، به گونهای که برد و کانکتور ریبون داخل نمایشگر به طور کامل نمایان شده بودند.

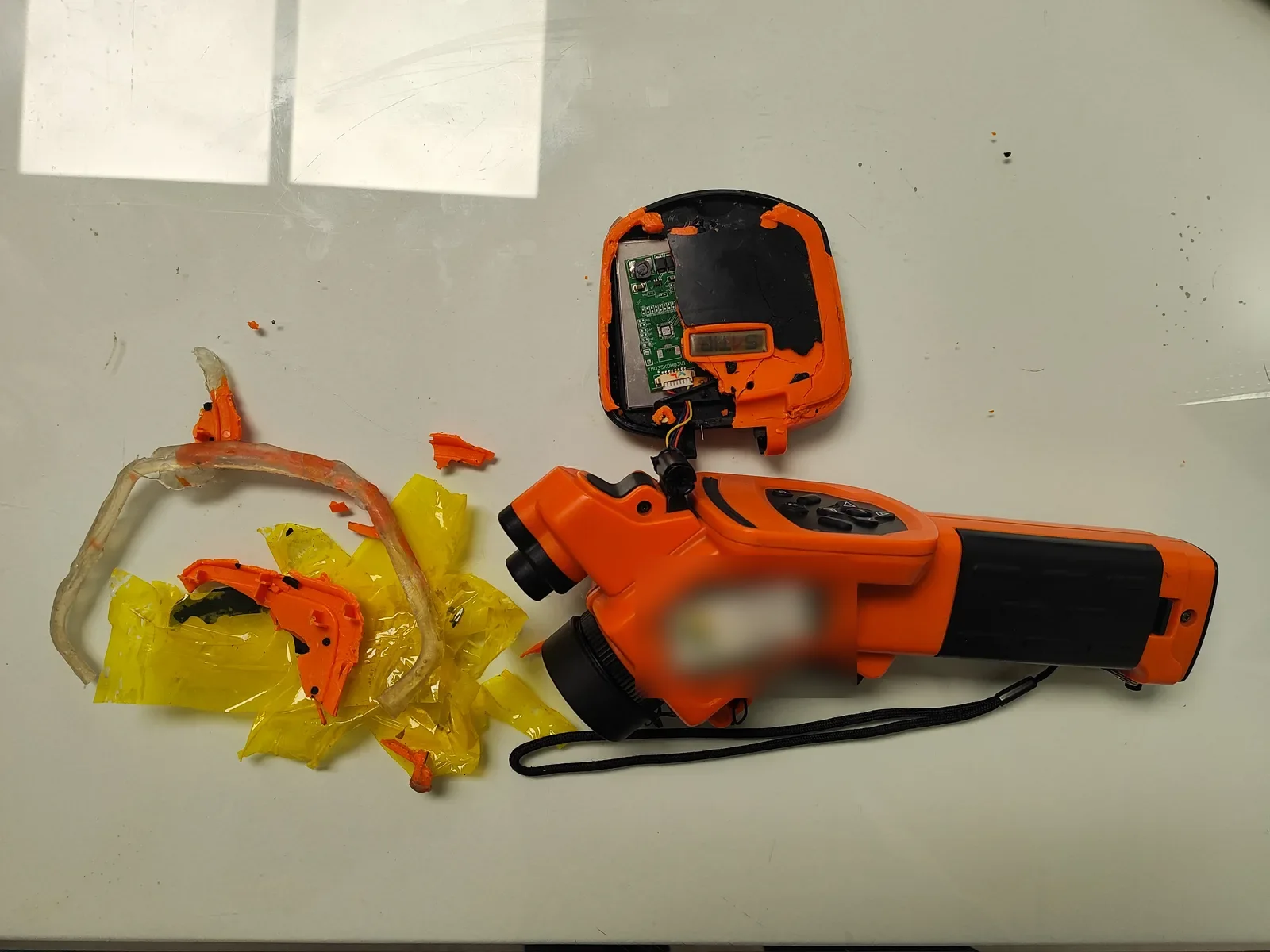

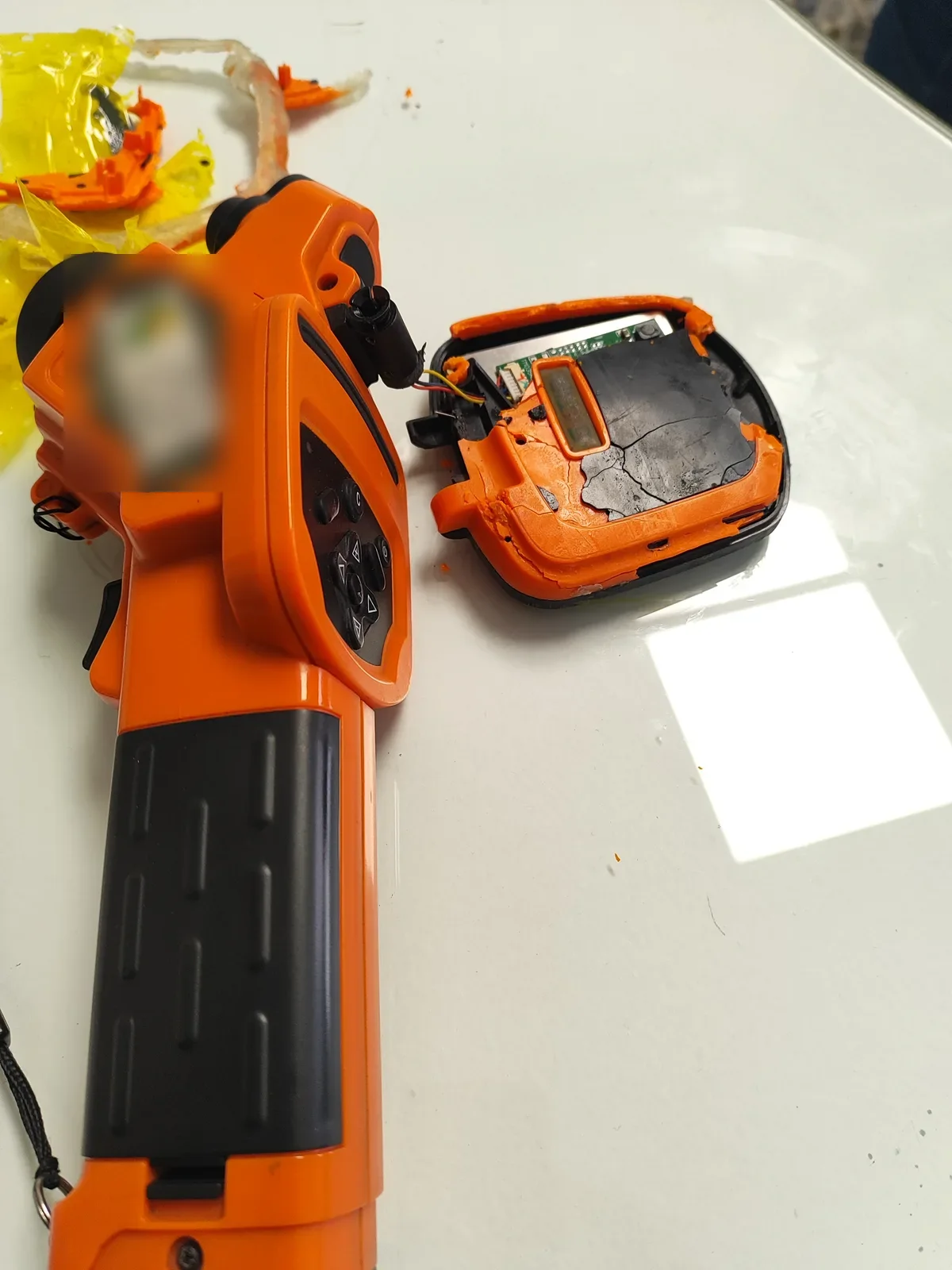

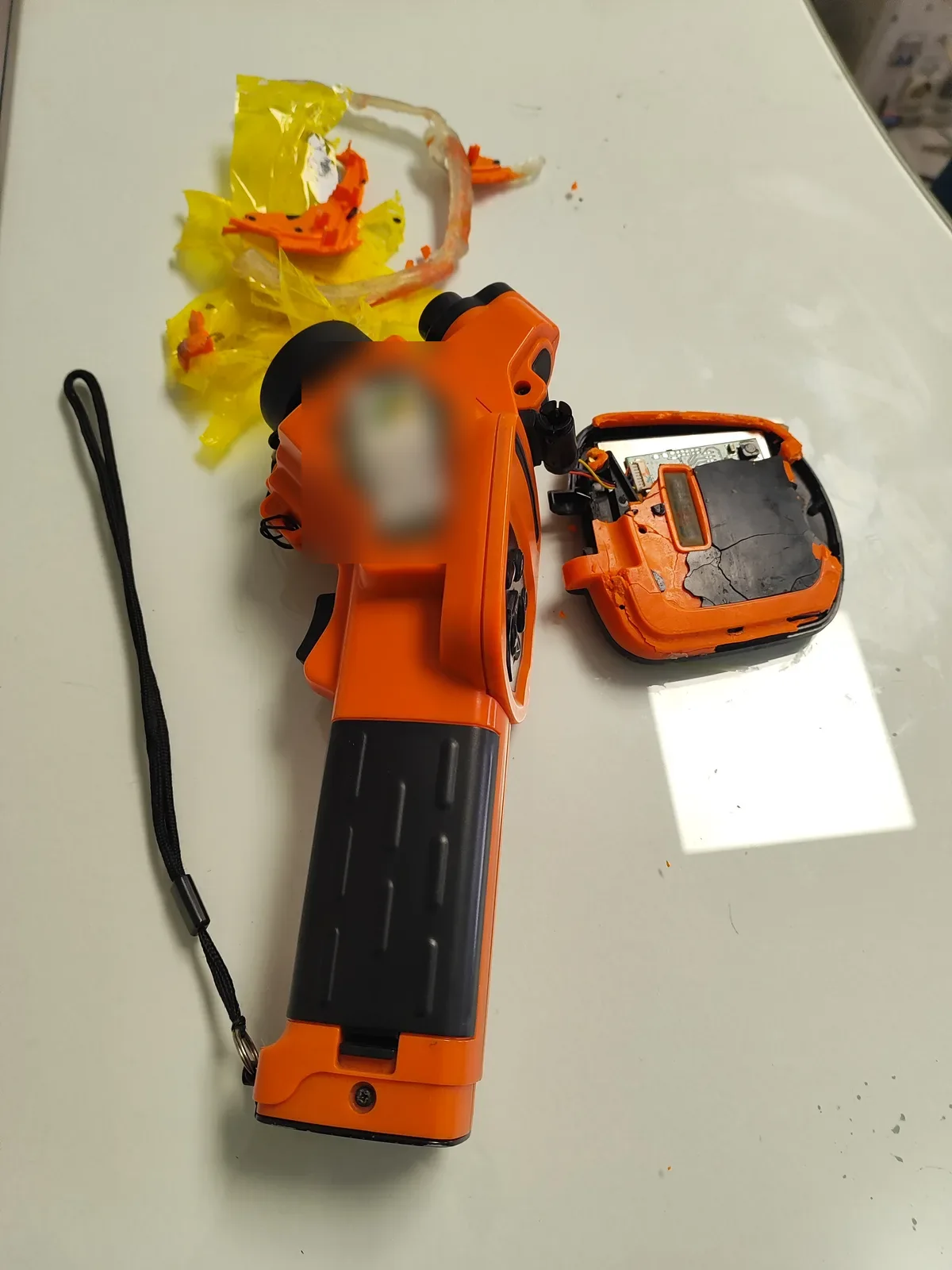

تیم فنی FMG پیش از هرگونه اقدام، دستگاه را به طور کامل عکسبرداری کرد تا وضعیت اولیه خرابی، آرایش سیمها و اتصال کانکتور فلت به برد اصلی مستند شود. سپس دوربین به طور کامل باز شد، محفظه شکسته نمایشگر و لولای آسیبدیده جدا گردید و برد داخلی نمایشگر، پینهای کانکتور و سیمهای رابط از نظر قطعی، اتصال کوتاه یا آسیب لحیم بررسی شدند. بدنه و لولای صفحهنمایش با قطعه سالم جایگزین شد و کانکتور ریبون با دقت بر روی برد اصلی مجدداً نصب و تثبیت گردید تا از اتصال کامل بین بخش نمایش و مدار پردازش تصویر اطمینان حاصل شود.

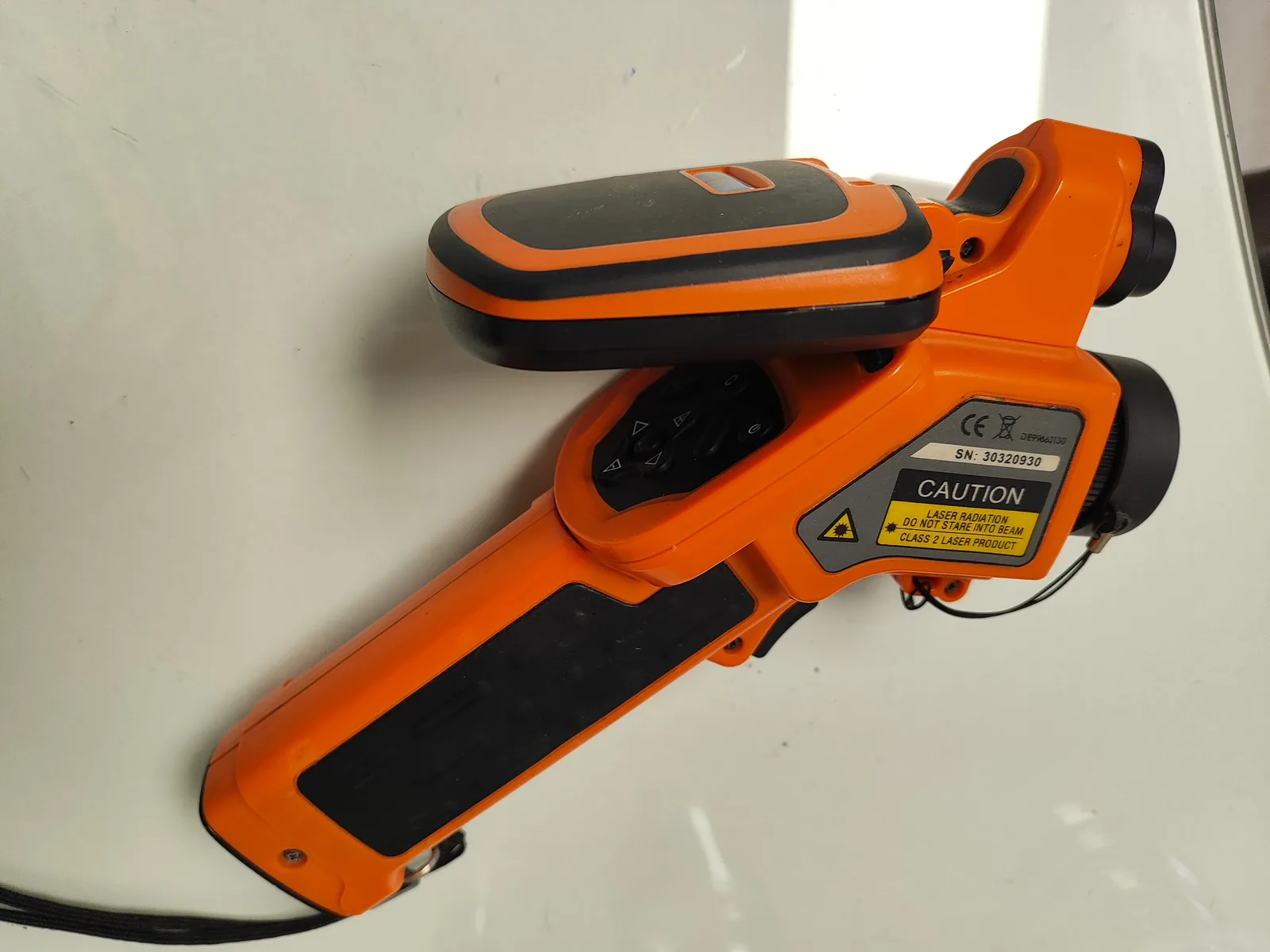

پس از بستن مجدد بدنه، دوربین از نظر روشنشدن صفحهنمایش، عملکرد دکمههای ناوبری، حرکت روان لولا و همچنین کیفیت تصویر حرارتی و مرئی مورد آزمون قرار گرفت. عملکرد دکمههای آفوکوس لیزری، اتصال باتری و نشانگر لیزر Class 2 نیز بازبینی شد تا هیچکدام در حین تعمیر دچار اختلال نشده باشند. در پایان تصاویر حرارتی گرفتهشده از یک منبع مرجع با تصاویر پیش از خرابی مقایسه شد تا از سالمماندن آشکارساز و صحت خروجی تصویر پس از تعمیر بدنه اطمینان حاصل شود؛ کل روند از دریافت دستگاه تا تحویل نهایی با عکسبرداری کامل قبل و بعد مستندسازی شد.
شرح خدمات انجامشده
- بازسازی بدنه و لولای شکسته صفحهنمایش تاشو
- بررسی و اتصال مجدد کانکتور ریبون برد نمایشگر
- بازرسی برد داخلی از نظر قطعی و آسیب لحیم
- تست عملکرد دکمهها، لیزر و کیفیت تصویر حرارتی پس از تعمیر
- عکسبرداری کامل مستندسازی قبل و بعد از تعمیر

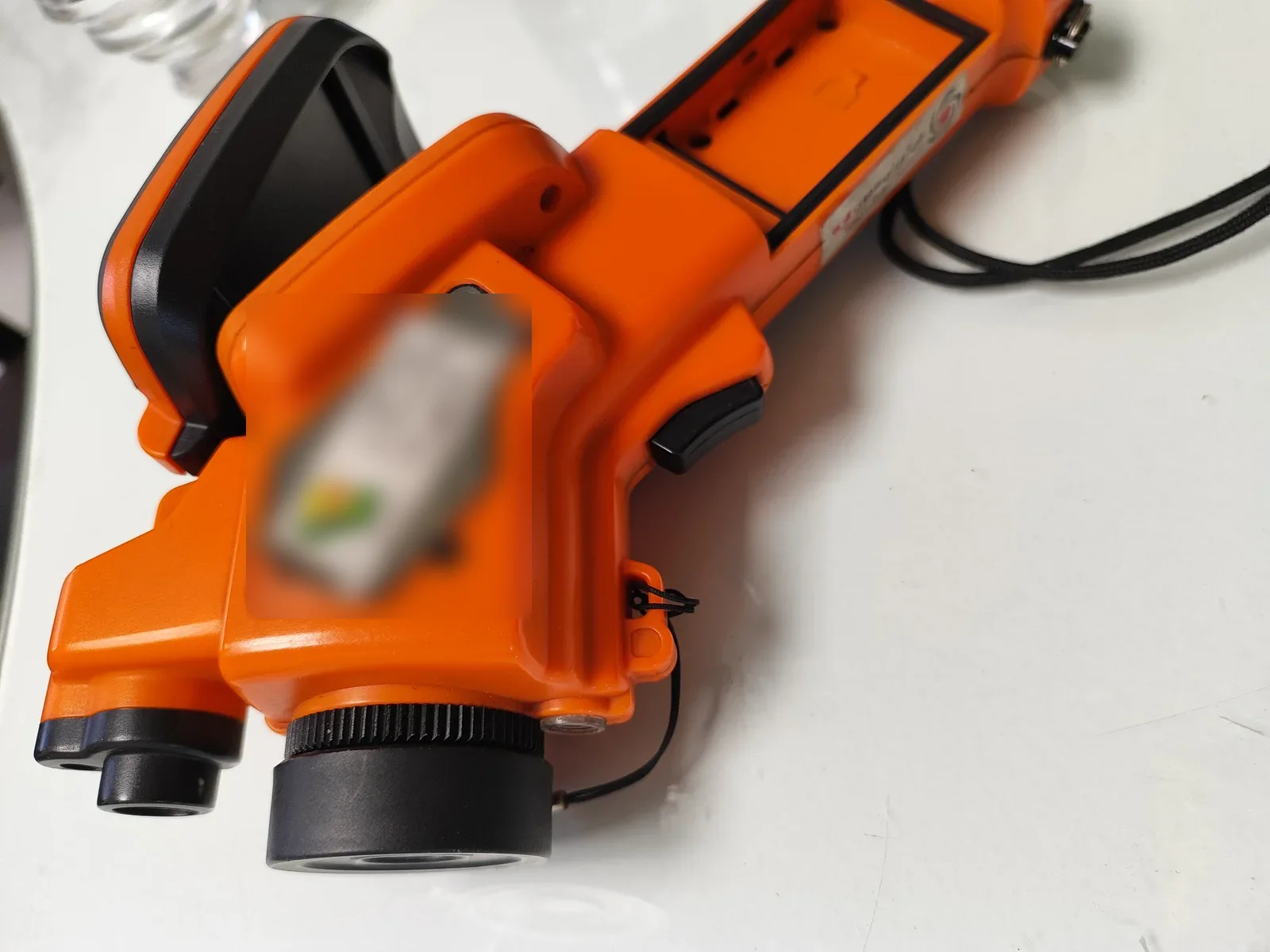

نمای نزدیک بدنه نارنجی دوربین SATIR HotFind با برچسب شماره اموال، پیش از باز کردن دستگاه
