عیب یابی کابل HV Discover

تشخیص و عیب یاب کابل و لوله‌های زیرزمینی HV Discover

شرکت فن آوران مادون قرمز، ارائه‌دهنده راهکارهای پیشرفته HV Discover، مجموعه‌ای جامع از تجهیزات مدرن را برای تشخیص دقیق و قابل اعتماد عیوب کابل‌های فشار متوسط و ردیابی خطوط لوله زیرزمینی ارائه می‌دهد. با فناوری‌های روز و کیفیت ساخت برتر، این محصولات به شما کمک می‌کنند تا عملیات عیب‌یابی و نگهداری را با بالاترین سرعت و دقت انجام دهید.

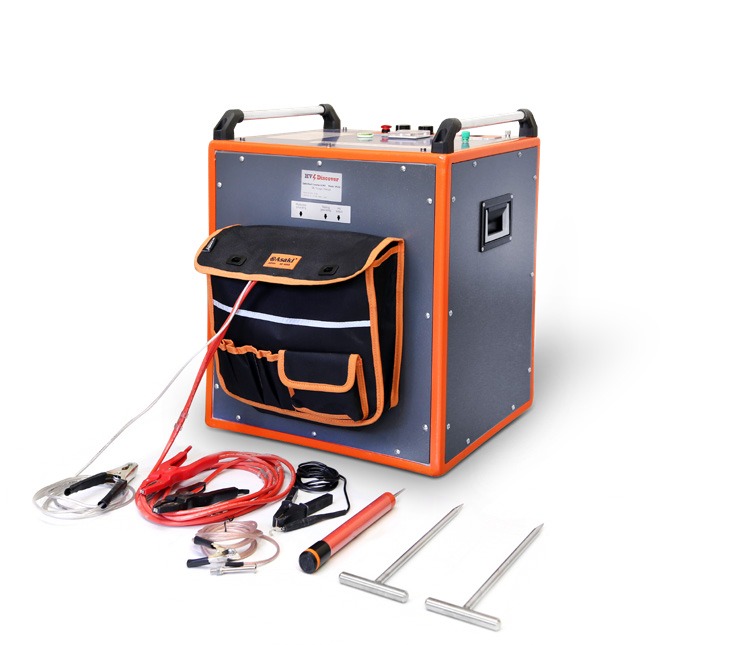

۱. مولدهای ضربه فشار متوسط (Cable Fault Locators)

مولدهای ضربه ما با طراحی قدرتمند و قابلیت حمل آسان، ابزاری ضروری برای عیب‌یابی کابل‌های فشار متوسط هستند. این دستگاه‌ها قابلیت نصب در خودرو را نیز دارند.

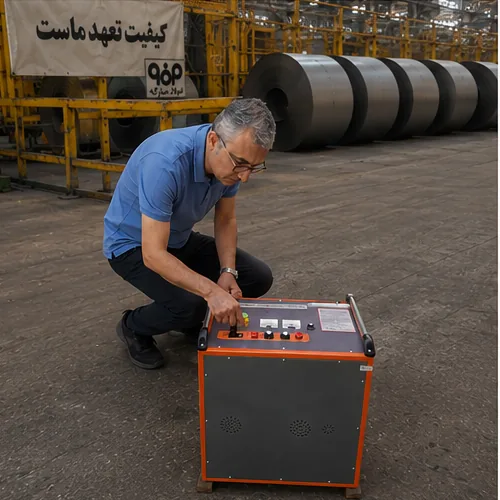

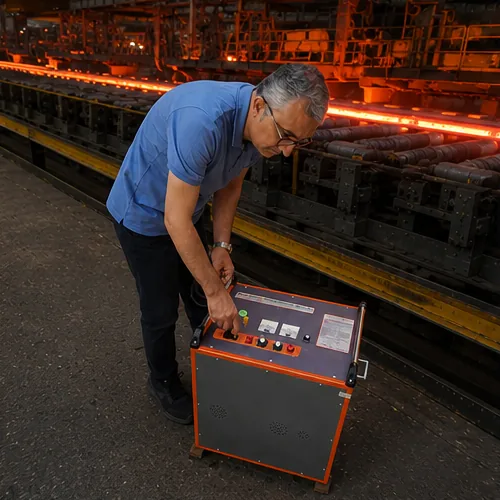

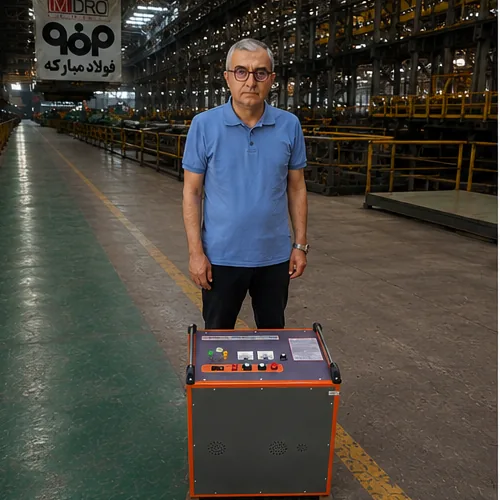

مدل PG32

• سطح ولتاژ DC: صفر تا 30kv

• توان نامی: 1800w

• وزن: 45kg

• ابعاد (طول × عرض × ارتفاع): 500mm

• قابلیت اتصال: ارتباط با رفلکتور مدل TDR-901 و بالاتر

• سایر ویژگی‌ها: روش‌های تست و تخلیه و ARM، ترانس ایزوله داخلی 800w ، تایمر تخلیه خودکار هر ۴ ثانیه یکبار

مدل PG12

• سطح ولتاژ DC: صفر تا 12kv

• توان نامی: 1000j

• وزن: 45kg

• ابعاد (طول × عرض × ارتفاع): 500mm

• قابلیت اتصال: ارتباط با رفلکتور مدل TDR-901 و بالاتر

• سایر ویژگی‌ها: روش‌های تست و تخلیه و ARM، ترانس ایزوله داخلی 800w ، تایمر تخلیه خودکار هر ۴ ثانیه یکبار

۲. رفلکتور (TDR) مدل TDR-901

این دستگاه هوشمند و لمسی برای اندازه‌گیری دقیق فاصله خطا در کابل‌ها طراحی شده است.

• روش‌های تست: TDR-ARM-ICM

• فرکانس نمونه‌برداری: 200Mhz

• محدوده قابل اندازه‌گیری: 100km

• خطای اندازه‌گیری: 0.02m

• باطری داخلی: قابل شارژ تا ۷ ساعت کارکرد

• قابلیت‌های دیگر: صفحه نمایش لمسی و هوشمند در مقابل نور آفتاب، قابلیت تنظیم Gain، قابلیت ارتباط با دستگاه Hv Discover-PG32

۳. گیرنده تخلیه صوتی (Acoustic Discharge Receiver) مدل AP-01

برای تشخیص محل دقیق تخلیه صوتی در کابل، گیرنده AP-01 با سیستم کاهش نویز تطبیقی و دقت بالا، عملیات را در کمترین زمان ممکن می‌سازد.

• دقت اندازه‌گیری: 1m

• محدوده فرکانسی: 80Hz تا 1500Hz

• وزن مجموع: 2.4kg(شامل قسمت اصلی و سنسور)

• کارکرد با یکبار شارژ: ۹ ساعت

• ویژگی‌ها: امکان تنظیم فیلتر به همراه سیستم کاهنده نویز، قابل تنظیم ارتفاع سنسور از زمین

۴. دستگاه گیرنده و فرستنده فرکانسی مسیر یابی کابل و لوله‌های زیرزمینی مدل CRT-015

این دستگاه عیب یاب کابل پیشرفته برای ردیابی مسیر، اندازه‌گیری عمق و بررسی خطوط لوله فلزی و غیرفلزی (برق‌دار و بدون برق) استفاده می‌شود.

• کاربردها: ردیابی مسیر، اندازه‌گیری عمق، بررسی خطوط لوله ساخت و ساز

• ویژگی‌های اصلی:

  • نمایش قطب نمای رنگی و نفوذ چندین خط لوله زیرزمینی

  • اندازه‌گیری عمق با دقت بالا و به صورت لحظه‌ای

  • قابلیت نمایش همزمان چندین خط لوله یا کابل

  • تقویت کننده دیجیتال با قدرت بالا و تطبیق امپدانس خودکار

• ماژول‌های اختیاری: ماژول GPS با دقت ۱.5m ، ماژول ذخیره‌سازی داخلی (۲۵۶ داده) و ماژول ارتباطی بلوتوث

• درجه حفاظت فرستنده و گیرنده: IP65

🛠️ خدمات پس از فروش و گارانتی

ما به کیفیت محصولات خود اطمینان داریم و برای تمامی دستگاه‌های فوق:

• یک سال گارانتی

• ده سال خدمات پس از فروش

• تأییدیه و گواهی کالیبراسیون

• کتابچه راهنمای فارسی

جهت کسب اطلاعات بیشتر کاتالوگ زیر را دانلود کنید و یا برای مشاوره فنی و استعلام قیمت، با ما تماس بگیرید.
