روش عیب یابی کابل فشار قوی، برخلاف تصور رایج، حفاری کورکورانهی مسیر کابل نیست؛ بلکه ترکیبی از چند تکنیک الکتریکی و آکوستیک است که فاصلهی خطا را ابتدا از راه دور تخمین میزند و بعد نقطهی دقیق را روی زمین مشخص میکند. برای بهرهبردار شبکه، انتخاب درست این روشها یعنی تفاوت میان چند ساعت تعمیر هدفمند و چند روز خاکبرداری بینتیجه در طول کیلومترها کابل. در این راهنما مراحل استاندارد صنعتی مکانیابی خطای کابل و تجهیزات هر مرحله را مرور میکنیم.
چرا عیب یابی کابل فشار قوی دو مرحلهای انجام میشود؟
دلیل دو مرحلهای بودن، محدودیت ذاتی خود روشهاست: هیچ روشی بهتنهایی هم سریع است و هم به دقتِ لازم برای حفاری میرسد. روشهای الکتریکی که از سر کابل انجام میشوند در چند دقیقه فاصلهی خطا را تخمین میزنند، اما دقتشان در حد حدود یک درصد طول کابل است — روی یک کابل چندکیلومتری یعنی چند ده متر عدمقطعیت، که برای تعیین محل حفاری کافی نیست. در مقابل، روشهای میدانی مثل ردیابی آکوستیک تا حد چند ده سانتیمتر دقیقاند، اما بسیار کُندند و پیمودن کل مسیر چندکیلومتری با آنها عملاً غیرممکن است. رویهی رایج صنعت این دو را ترکیب میکند تا سرعتِ یکی و دقتِ دیگری با هم به دست بیاید:
- پیشمکانیابی (Pre-location): از انتهای کابل و بدون نیاز به دسترسی به مسیر، فاصلهی تقریبی خطا با تلورانس چند متر محاسبه میشود و محدودهی جستوجو از کیلومترها به چند متر کاهش مییابد.
- نقطهیابی دقیق (Pinpointing): روی مسیر واقعی کابل، فقط در همان محدودهی کوچکِ بهدستآمده از مرحلهی قبل، نقطهی دقیق خطا با روشهای آکوستیک یا الکترومغناطیسی مشخص میشود.
نتیجه این است که روش دقیق ولی کُند فقط روی چند متر اعمال میشود، نه کل مسیر؛ و زمان حضور تیم روی مسیر واقعی کابل (که اغلب زیر خیابان یا محوطهی در حال بهرهبرداری است) هم به حداقل میرسد.
پیشمکانیابی با بازتابسنجی حوزهی زمان (TDR) چگونه کار میکند؟
روش TDR یک پالس ولتاژ کمدامنه به یکی از سرهای کابل میفرستد و زمان بازگشت بازتاب آن از نقطهای که امپدانس کابل تغییر کرده (خطا، مفصل، انتهای کابل) را اندازه میگیرد. با دانستن ضریب سرعت انتشار کابل، دستگاه این زمان را به فاصله تبدیل میکند. TDR برای خطاهای اتصال کوتاه یا نزدیک به اتصالی («خطای کممقاومت») دقتی در حدود یک درصدِ طول تحت آزمون دارد، اما برای خطاهای پرمقاومت (مقاومت عایقی چند صد اهم به بالا) که در آنها هنوز مسیر جرقه کامل شکل نگرفته، بازتاب TDR بهسختی قابل تشخیص است و همینجاست که روشهای کمکی وارد میشوند.
وقتی خطا پرمقاومت است، روش Arc Reflection چه کمکی میکند؟
بسیاری از خطاهای واقعی در کابل فشار قوی، بهویژه در عایقهای XLPE، از نوع «خطای پرمقاومت» یا خطای متناوب (flashing) هستند که مستقیماً روی TDR دیده نمیشوند. روش Arc Reflection Method (ARM) یک ژنراتور ضربه (surge) را همزمان با دستگاه TDR به کابل وصل میکند: ضربهی ولتاژ بالا برای لحظهای در محل خطا قوس الکتریکی (پلاسما) ایجاد میکند که عملاً همان نقطه را به یک اتصال کوتاه موقت تبدیل میکند؛ درست در همان لحظه، TDR بازتاب را ثبت میکند و چون قوس معمولاً چند میلیثانیه بیشتر دوام ندارد، چند پالس متوالی در فاصلههای زمانی مختلف پس از ضربه گرفته میشود تا یکی از آنها فاصلهی خطا را با وضوح نشان دهد. ترکیب ژنراتور ضربه و TDR از طریق یک کوپلر جریان، ARM را برای اکثر خطاهای متداول کابل قدرت به روش پیشفرض پیشمکانیابی تبدیل کرده است.
برای کابلهای موازی، تست پل مورای (Murray Loop) هنوز کاربرد دارد؟
روش پل مورای یکی از قدیمیترین تکنیکهای مکانیابی خطا در کابل است و بر پایهی مدار پل وتستون کار میکند: کابل معیوب و یک کابل سالمِ هممسیر (یا رشتهی سالم همان کابل چندرشتهای) در انتهای دور به هم متصل میشوند و از سر تست، با تنظیم مقاومتهای متغیر پل تا رسیدن به تعادل (انحراف صفر گالوانومتر)، نسبت مقاومتها فاصلهی خطا تا سر تست را میدهد. این روش برای خطاهای اتصال به بدنه با مقاومت پایدار و همچنین برای عیبیابی روکش خارجی (sheath) کابلهای فشار قوی هنوز دقیق و قابل اتکاست، اما به یک هادی سالمِ موازی نیاز دارد و برای خطاهای مدار باز (قطعی کامل) کاربرد ندارد؛ به همین دلیل امروز بیشتر بهعنوان روش تکمیلی در کنار TDR/ARM استفاده میشود، نه جایگزین آنها.
نقطهیابی دقیق روی مسیر: Thumping آکوستیک و ردیابی مغناطیسی چطور نقطهی حفاری را میدهند؟
بعد از اینکه پیشمکانیابی فاصلهی خطا را در محدودهی چند متری مشخص کرد، تیم میدانی روی همان بازه با روشهای زیر نقطهی دقیق حفاری را پیدا میکند:
- Thumping آکوستیک: یک ژنراتور ضربه (که به آن Thumper هم گفته میشود) خازنهای ولتاژ بالا را با فاصلهی زمانی مشخص در کابل تخلیه میکند؛ در محل خطا، انرژی از شکاف عبور کرده و صدای ضربهی مشخصی تولید میکند که از داخل خاک با یک گیرندهی آکوستیک (میکروفون زمینی) قابل شنیدن و ردیابی است. تکنسین با پیادهروی روی مسیر کابل و گوشدادن به شدت و فاز صدای ضربه، دامنهی خطا را به حدود یکدهم درصدِ طول کابل کاهش میدهد.
- ردیابی مسیر و عمق کابل: پیش از نقطهیابی دقیق صوتی، معمولاً مسیر و عمق دقیق کابل با ژنراتور فرکانس صوتی و گیرندهی ردیاب مشخص میشود تا حفاری دقیقاً روی محور کابل انجام شود، نه کنار آن.
- روش ولتاژ گام (Step Voltage): برای خطاهای اتصال به بدنه در کابلهای بدون روکش فلزی پیوسته یا برای عیبیابی روکش، میدان ولتاژ ایجادشده در خاک اطراف نقطهی نشتی با الکترودهای سطحی اندازهگیری و نقطهی اوج میدان بهعنوان محل خطا شناسایی میشود.
جدول مقایسهی روشهای عیب یابی کابل فشار قوی
| روش | مرحله | مناسب برای | نیاز به کابل سالم موازی |
|---|---|---|---|
| TDR (بازتابسنجی) | پیشمکانیابی | خطای کممقاومت / اتصال کوتاه | خیر |
| Arc Reflection (ARM) | پیشمکانیابی | خطای پرمقاومت یا متناوب | خیر |
| پل مورای (Murray Loop) | پیشمکانیابی | خطای بدنه با مقاومت پایدار، عیب روکش | بله |
| Thumping آکوستیک | نقطهیابی دقیق | تعیین نقطهی حفاری روی مسیر | خیر |
| ولتاژ گام | نقطهیابی دقیق | خطای بدنه/روکش در سطح خاک | خیر |
چه تجهیزاتی برای اجرای این مراحل لازم است؟

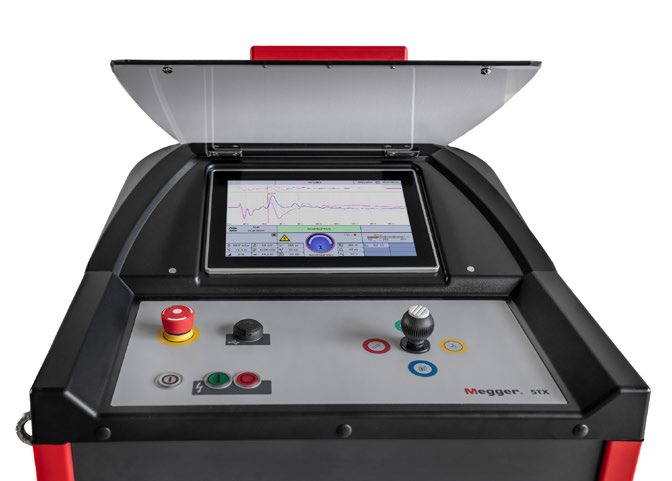

اجرای صحیح این توالی معمولاً به یک مجموعهی هماهنگ از تجهیزات نیاز دارد، نه یک دستگاه تکی: یک سیستم TDR/ARM برای پیشمکانیابی، یک ژنراتور ضربه (Thumper) برای تولید قوس و صدای قابل ردیابی، و یک گیرندهی آکوستیک-مغناطیسی برای نقطهیابی دقیق روی مسیر. سیستمهای صنعتی مثل عیب یاب کابل MEGGER STX 40 و BAUR Syscompact 3000 این عملکردها را در یک پلتفرم یکپارچه ارائه میدهند، در حالی که عیب یاب کابل Protrac با ترکیب حسگرهای آکوستیک، مغناطیسی و ولتاژ گام، مرحلهی نقطهیابی دقیق میدانی را پوشش میدهد. برای شبکههای فشردهتر و پروژههای با محدودیت فضا، مکانیاب خطای کابل Syscompact 400 نسخهی جمعوجورتری از همین زنجیرهی ابزار را در یک واحد قابلحمل ترکیب میکند. و اگر چند کابل در یک ترانشهی مشترک قرار دارند، پیش از هر تزریق ولتاژ باید کابل هدف با قطعیت شناسایی شود — تعیین کابل BAUR KSG 200 دقیقاً برای همین مرحله طراحی شده است. مجموعهی کامل این تجهیزات را میتوانید در صفحهی محصولات عیبیابی کابل ببینید.
پرسشهای متداول
۱. دقت روش عیب یابی کابل فشار قوی معمولاً چقدر است؟ بسته به روش و طول کابل متفاوت است؛ TDR و ARM در مرحلهی پیشمکانیابی معمولاً در حد یک درصدِ طول تحت آزمون خطا دارند، و نقطهیابی دقیق آکوستیک در مرحلهی بعد این محدوده را تا حدود یکدهم درصد طول کابل کوچکتر میکند. دقت واقعی به کیفیت سیگنال، نوع خطا و شرایط خاک هم بستگی دارد.
۲. آیا برای هر نوع خطایی باید حتماً از Thumper استفاده کرد؟ خیر. Thumping انرژی ولتاژ بالا به کابل تزریق میکند و برای خطاهای پرمقاومت یا برای نقطهیابی دقیق صوتی لازم است، اما برای خطاهای کممقاومت و اتصال کوتاه ساده، TDR بهتنهایی میتواند فاصله را با دقت کافی بدهد و نیازی به تزریق انرژی اضافی نیست.
۳. تست پل مورای در برابر TDR چه مزیتی دارد؟ پل مورای برای خطاهای بدنه با مقاومت پایدار و بهویژه عیبیابی روکش خارجی کابل دقت بالایی دارد و به تجهیزات پیچیده نیاز ندارد؛ اما وابسته به وجود یک هادی سالم موازی است، در حالی که TDR/ARM بدون این پیشنیاز کار میکنند.
۴. عیب یابی کابل فشار قوی چقدر زمان میبرد؟ مدت زمان به طول کابل، نوع خطا و دسترسی به مسیر بستگی دارد. مرحلهی پیشمکانیابی الکتریکی معمولاً در حد چند ساعت انجام میشود؛ زمان نقطهیابی دقیق میدانی و حفاری به شرایط محل (آسفالت، ترافیک شهری، عمق دفن) وابسته است.
۵. آیا میتوان عیب یابی را بدون قطع کامل شبکه انجام داد؟ بخش عمدهی مراحل پیشمکانیابی و نقطهیابی دقیق روی کابلِ خارج از مدار (ایزولهشده) انجام میشود، چون تزریق ضربهی ولتاژ بالا روی کابل برقدار ایمن نیست. برنامهریزی قطعی کوتاهمدت بخشی جداییناپذیر از فرایند عیبیابی کابل فشار قوی است.
